一、概述

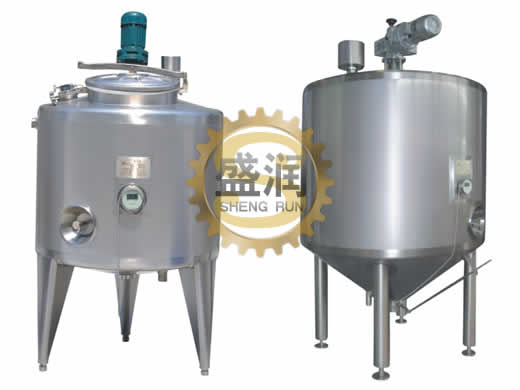

　　發酵罐是通用型機械攪拌罐，采用無級變速調節攪拌轉速。廣泛用于有機酸、酵母、酶制劑、維生素等生物制品的生產。

　　二、系統組成

　　發酵罐可由種子罐、發酵罐、補料罐、堿罐、泡敵罐、空氣除菌過濾系統、蒸汽滅菌系統、溫度控制系統、PH測量系統、溶解氧測量系統、微機控制系統等部分組成。各系統的流程及工作參數如下：

　　1. 空氣除菌過濾系統。

　　無油空氣壓縮機(0.5～0.6 Mpa) 貯氣罐

　　有油空氣壓縮機(0.5～0.6 Mpa)→油水分離器

　　一級預過濾 →冷干機→二級預過濾 → 三級預過濾 → 減壓閥(0.25 ～0.3Mpa)→ 除菌過濾器1→種子罐 總除菌過濾器  除菌過濾器2→發酵罐 。

　　2. 蒸汽滅菌系統

　　種子罐、發酵罐滅菌 （0.3MPa） 蒸汽鍋爐

　　減壓閥(≤0.13 Mpa)→蒸汽過濾器  除菌過濾器1 除菌過濾器2

　　3. 溫度控制系統  種子罐夾套

　　控溫水箱→循環水泵→  發酵罐夾套

　　4. PH測量系統

　　發酵罐PH電極→儀表顯示→微機采集→數據查詢、曲線分析

　　5. 溶解氧測量系統

　　發酵罐溶解氧電極→儀表顯示→微機采集→數據查詢、曲線分析

　　6. 消泡系統

　　發酵罐泡沫傳感器→反饋給微機→報警

　　三、主要技術參數

　　1. 種子罐 ： 滅菌壓力≤0.15Mpa ： 工作壓力：0.05～0.07Mpa  滅菌溫度：121℃～125℃

　　2. 發酵罐 ： 滅菌壓力≤0.15 Mpa： 工作壓力：0.05～0.07Mpa  滅菌溫度：121℃～125℃

　　3. 堿罐： 滅菌壓力≤0.15 Mpa： 工作壓力：0.05～0.07Mpa  滅菌溫度：121℃～125℃

　　4. 消泡罐： 滅菌壓力≤0.15 Mpa： 工作壓力：0.05～0.07Mpa  滅菌溫度：121℃～125℃

　　5. 進罐空氣壓力： 種子罐、發酵罐、0.25MPa。

　　6. 空壓機： 容積排氣量＞ m3/min (無油) 排氣壓力 0.6Mpa

　　7. 控溫水箱電功率 ： Kw

　　8. 水循環泵： 功率 Kw ； 流量 m3/h

　　9. 轉速： 無級調速 ～ rpm

　　10. PH值：儀表顯示并記錄

　　11. 溶解氧值：儀表顯示并記錄

　　12. 罐溫：儀表顯示并記錄

　　四、使用前的技術準備

　　上崗前的技術培訓：SFM—2000L等發酵罐是機電一體化的設備，因此；操作人員上崗前必須進行技術培訓，使他們熟悉整個系統的工作原理、管路、閥門的操作程序，并對空壓機，蒸汽鍋爐、變頻電機等設備，能正確操作使用。未經培訓的人員，不得單獨上崗操作。

　　2. 設備使用之前，應先檢查電源是否正常，空壓機、微機控制系統、循環水系統是否能正常工作。

　　3. 檢查系統上的閥門、接頭及緊固螺釘是否擰緊。

　　4. 開動空壓機，用0.15Mpa壓力，檢查種子罐、發酵罐、過濾器、管路、閥門的密封性能是否良好。

　　5. 對溫度儀、調速電機，電容渦街流量計應根據使用說明書進行檢查、校正。

　　6. 上崗人員對上述各項必須能熟練操作。

　　五、空消

　　在投料前，氣路、料路、種子罐、發酵罐、堿罐、消泡罐必須用蒸汽進行滅菌，消除所有死角的雜菌，保證系統處于無菌狀態。

　　1. 空氣管路的空消

　　(1) 空氣管路上有三級預過濾器，冷干機和除菌過濾器。預過濾器和冷干機不能用蒸汽滅菌，因此在空氣管路通蒸汽前，必須將通向預過濾器的閥門關閉，使蒸汽通過減壓閥、蒸汽過濾器然后進入除菌過濾器。

　　(2) 除菌過濾器的濾芯不能承受高溫高壓，因此，蒸汽減壓閥必須調整在0.13Mpa，不得超過0.15MPa。

　　(3) 空消過程中，除菌過濾器下端的排氣閥應微微開啟，排除冷凝水。

　　(4) 空消時間應持續40分鐘左右，當設備初次使用或長期不用后啟動時，最好采用間歇空消，即第一次空消后，隔3～5小時再空消一次，以便消除芽孢。

　　(5) 經空消后的過濾器，應通氣吹干，約20～30分鐘，然后將氣路閥門關閉。

　　2. 種子罐、發酵罐、堿罐及消泡罐空消

　　(1) 種子罐、發酵罐、堿罐及消泡罐是將蒸汽直接通入罐內進行空消。

　　(2) 空消時，應將罐上的接種口，排氣閥，及料路閥門微微打開，使蒸汽通過這些閥門排出，同時保持罐壓為0.13～0.15Mpa。

　　(3) 空消時間為30～40分鐘，特殊情況下，可采用間歇空消。

　　(4) 種子罐、發酵罐、堿罐及消泡罐空消前，應將夾套內的水放掉。

　　(5) 空消結束后，應將罐內冷凝水排掉，并將排空閥門打開，防止冷卻后罐內產生負壓、損壞設備。

　　(6) 空消時，溶氧、PH電極取出，可以延長其使用壽命。

　　六、實消

　　實消是當罐內加入培養基后，用蒸汽對培養基進行滅菌的過程，種子罐、堿罐、消泡罐和發酵罐實消的操作過程相同。

　　空消結束后，應盡快將配好的培養基從加料口加入罐內，此時夾套內應無冷卻水。

　　2. 培養基在進罐之前，應先糊化，一般培養基的配方量以罐體全容積的70％左右計算(泡沫多的培養基為65％左右，泡沫少的培養基可達75～80％)，考慮到冷凝水和接種量因素，加水量為罐體全容積的50％左右，加水量的多少與培養基溫度和蒸汽壓力等因素有關，需在實踐中摸索。

　　3. 先開啟機械攪拌裝置，使罐內物料均勻混合，轉速50～100rpm。

　　4. 打開夾套蒸汽閥、排汽閥，對罐內培養基預熱，當罐內溫度升到90℃時，關閉夾套進汽閥，打開罐內所有進汽閥，通入蒸汽。當罐溫上升到105℃時，緩緩打開排汽閥，將罐頂冷空氣排掉，持續五分鐘后，關閉排汽閥。

　　5. 當罐壓升至0.12Mpa，溫度升到121—123℃時，控制蒸汽閥門開度，保持罐壓不變，30分鐘后停止供汽。

　　6. 打開冷卻水的進排閥門，在夾套內通水冷卻，當罐內壓力降至0.05Mpa時，微微開啟排氣閥和進氣閥，進行通氣攪拌，加速冷卻速度，并保持罐壓為0.05Mpa，直到罐溫降至接種溫度。

　　七、種子罐接種、培養

　　本設備采用火焰封口接種，接種前應事先準備好酒精棉花、鉗子、鑷子和接種環。

　　2. 菌種裝入三角燒瓶?jī)?nèi)，接種量根據工藝要求確定。

　　3. 將酒精棉花圍在接種口周圍點燃，用鉗子或鐵棒擰開接種口，此時應向罐內通氣，使接種口有空氣排出。

　　4. 將三角瓶的菌種在火環中間倒入罐內。 5. 將接種口蓋在火焰上滅菌后擰緊。

　　6. 接種后即可通氣培養，罐壓保持在0.05Mpa。

　　八、移種

　　本設備采用壓差移種，即在種子罐壓力大于發酵罐壓力的條件下將種子轉移到發酵罐內。

　　2. 發酵罐經實消冷卻到接種溫度后即可移種。

　　3. 移種前，對移種管路，閥門用蒸汽滅菌20分鐘。

　　4. 移種時，種子罐保持0.08Mpa，發酵罐保持0.03Mpa，打開移種管路上的閥門，種子在壓差作用下，由種子罐轉入發酵罐。

　　5. 移種結束后，對移種管路需用蒸汽沖洗干凈。

　　6. 移種結束后，應立即清洗種子罐，防止發酵料凝結在管路、閥門及罐壁上。

　　九、發酵罐的培養

　　1. 種子接入發酵罐后，即可進行控溫培養，罐壓一般控制在0.05Mpa，轉速根據各自工藝要求而定。

　　2. 發酵溫度根據工藝要求而定，通過調節循環水的溫度來控制發酵溫度，當環境溫度高于發酵溫度時，用冷水降溫。

　　3. 發酵液的PH值是根據工藝要求而定，當需要調整PH值時，逐步加入酸堿液，直至所需PH值。

　　4. 在發酵中途要取樣檢查時，可通過取樣口取樣。取樣前，取樣管路閥門需用蒸汽滅菌，防止雜菌污染而引起誤導，取樣結束后同樣要用蒸汽沖洗取樣管道閥門。

　　十、出料

　　1. 本設備的出料是利用罐壓將發酵液從出料管道排出，根據發酵液的濃度，罐壓可控制在0.05～0.1Mpa。

　　2. 出料后取出溶氧、PH儀，進行清洗保養。

　　3. 出料結束后，應立即放水清洗發酵罐及料路管道閥門，并開動空壓機，向發酵罐供氣并攪拌，將管路中的發酵液沖洗干凈。

　　十一. 維修與保養

　　1. 安置設備的環境應整潔、干燥、通風良好，水、汽不得直接潑到電器上。 2. 設備啟用之后，必須及時清洗，防止發酵液干結在發酵罐及管路、閥門內。 3. 各類儀表，應按規定要求保養存放 壓力表、安全閥、溫度儀每年應校準一次。 4. 設備停止使用時應清洗、吹干。過濾器的濾芯應取出清洗，涼干，妥善保管，法蘭壓緊螺母應松開，防止密封圈永久變形。 十二. 特別注意事項

　　1. 在發酵過程中，嚴禁將過濾器的排水閥突然打開而引起發酵液倒流。

　　2. 當突然停電時，應迅速關閉發酵罐及空氣系統進，排氣閥，保持罐壓和空氣系統不造成負

　　壓。

　　3. 除菌過濾器蒸汽滅菌時壓力不得超過0.15Mpa。

　　4. 空消、實消時，夾套內的水應放空，實消冷卻時，罐壓不能降到0。
